谐波质量分析仪质量严格把控

•
•
•
•
•

营口谐波质量分析仪质量严格把控

营口电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

营口电能质量分析仪 同步表检定方法：选择同步表需要检定的项目，完成编号输入后，输入同步表的电压量程和频率。先选好“检定相目”，按下“检定”按键，看同步表的指针偏转是否正常，指示值是否正确。检定结果将由客户自己选择判定，然后保存。检定时用户可观察同步表同步指针是否指向同步点，如果有偏差，则利用按键板上的“、”调节键调节输出，将指针调整至同步点。当所有项目检定完毕后，的判断结果由检测人员选择，然后按“保存”键保存所有检定项目的检定数据。保存记录存放在“安装式指示仪表-记录查询”中。注意：检定“相位差”时，实际上是以A相相位为基准调节B相相位，看同步表是否可调；检定“压差”和“频差”时，B相为模拟市电端输出，A、C相为并网端输出；同时，请注意所检同步表的接线说明。

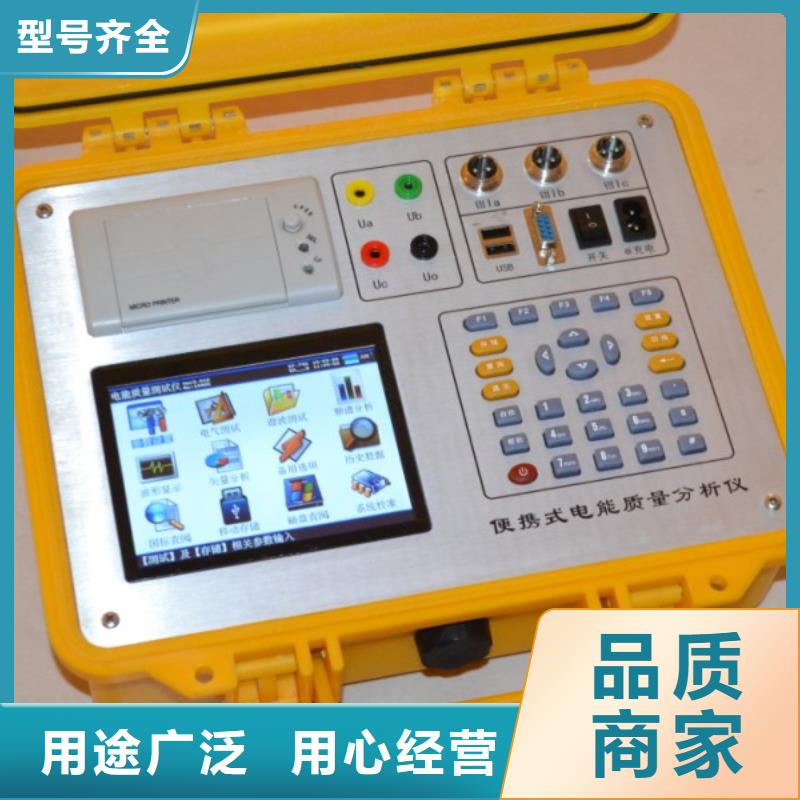

营口电能质量分析仪 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。（一）、外型结构尺寸图一、主机与配件箱尺寸仪器外观正视如图二：图二、仪器正视图仪器面板左上方是电压端子、电流钳输入端口，上方中部是打印机，左下方是液晶显示屏，右下方是按键区，右上方是充电口、开关、USB口、232接口等其它端口区域。?电压电流输入端子包括：4个电压输入端子UA、UB、UC、UN；3个钳形电流互感器端口（A相钳、B相钳、C相钳）。?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?电源开关用来控制仪器的开机或关机状态。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量移动存储器使用，可将存储的数据文件拷贝、备份。

营口电能质量分析仪 液晶界面1．主菜单：图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项，选中后菜单名称反显，屏幕下端蓝条显示相关功能提示，按确定键进入相应功能测试和设置；屏幕右上角显示出内置充电电池的剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；电池左侧显示出当前实时的日期和时间；时间左侧显示当前测试仪的电压和电流的测量档位，电压档位的改变为自适应，电流档位的改变需进入“参数设置”选项进行手动设置；屏幕左上角显示仪器名称、仪器编号及软件版本。2．“参数设置”界面：图四、参数设置界面参数设置界面如右图所示，此屏用于调整试验前所需要确定的数据。包括：PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比：指被测装置所用的电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?CT变比：指被测装置所用的电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?接线方式：指被测装置的接线联接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换，选定到所需方式。

营口电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

营口电能质量分析仪波形显示测量部分1、测试目的通过本项目可以显示各参量的波形，了解各参量之间的相位关系（超前或滞后），观察波形的畸变情况，分析畸变产生的原因，PT和CT有无过负荷的情况。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“波形显示界面”进行测试。（四）、频谱分析测量部分1、测试目的本功能用来显示各相电压参量、各相电流参量1－50次谐波含量的柱状图以及各参量（1－64次）谐波的含量百分比，总谐波失真度等指标，以此来判断该相电压或电流电能质量的好坏。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“频谱分析界面”进行测试。

营口电能质量分析仪优点：能够对电压很快的进行调整，同时很方便观察变化。缺点：如果改变的内容太多则显得繁琐。方法四：旋转编码器输入 按后下按，出现输入显示状态，通过移动光标到需编辑数值下，再转动微调数值 优点：很方便地调整某一个数值。4.2.5 电流的输入 电流的输入方法类似于电压的输入方法，所不同的是参数设置键不同，升电压按的是，而升电流则按。请参看电压的输入方法一，方法二，方法三，方法四。4.2.6相位的输入方法 操作说明优缺点方法一：快捷键输入即通过按下列快捷键来改变输出的电压电流之间的相位按键所输出同相电压电流之间的相位依次为90优点：便捷地输出常用的几个相位，能满足部分常用设置。缺点：只是有限的几个值，不够灵活。方法二方法三方法四 类似于电压输入的方法二、方法三、方法四，所不同的是参数设置键的不同。如：改变B相电压的角度则按参数设置键改变B相电流的角度则按参数设置键改变B相电流电压的角度则按参数设置键下面给出一个完整的例子，如：设置B相电压的角度为150°依次按键即可。频率的输入有三种方法，类似于电压输入的方法二、方法三、方法四。频率的设置范围是35—65Hz，超过这个范围的设置不能输入。下面给出一个完整的例子，如：设置频率为50.5Hz 依次按键即可。

营口电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

营口电能质量分析仪矢量波形仪器有独立的交流矢量图显示界面，交流源的幅值、相位一目了然。有独立的波形显示界面，具有示波功能，可以清晰的看到信号的时域波形图，特别是加载了谐波后，可以很直观的反映出谐波的波形图。4.7 三相不平衡度本装置的3路电压、3路电流的幅值、相位都可以独立设置，为方便检测，本装置设定了快捷检定点εU＝2、 εU＝4、 εI＝10、 εI＝30。用户也可以根据实际需要设定其他任意有效的不平衡度值输出。4.8 仪器参数的设置仪器部分参数可以根据用户的使用习惯，技术要求进行设置，有三种无功计算方法选择，“延时法”、“滤波法”、“三角法”，可以设置与PC的通信波特率，按键音的开启/关闭，源输出时，闭环的模式可以选择“基波恒定”、“有效值恒定”两种模式，矢量图有习惯法和三角法两种显示模式。

营口电能质量分析仪主要特点：1、多通道测量：4个电压通道、4个电流通道同时测量。2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；3、可测量2-64次的电压谐波和电流谐波含量；4、可测量总谐波畸变率；5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；6、可测量正序电压、负序电压、零序电压、电压不平衡度；7、可测量正序电流、负序电流、零序电流、电流不平衡度；8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；11、选配大钳表可以进行低压电流互感器的变比和角差测量；12、谐波含量可以柱状图的形式显示，视觉效果良好；13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；14、10寸大屏幕彩色液晶屏显示器1280×800；15、电容屏触摸操作，简便易学；16、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；17、谐波含有率国标查询功能，可对国标允许值进行查询；18、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。19、数据可以存储U盘，以便历史查询。20、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；21、分析软件可按照国标要求生成专业的电能质量分析报表；22、仪器尺寸小、重量轻、携带方便； 23、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
