营口地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。

营口地埋电缆管线探测仪将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地端也应解开，将发射机的红色接线夹夹一条完好芯线，黑色接线夹夹在打入地下的接地针上。在电缆的对端，将对应芯线接打入地下的接地针接地。注意：尽量使用接地针，而不要直接用接地网！至少在电缆的对端必须用接地针，接地针还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流会从发射机流经芯线，在电缆对端流入大地，流回近端后返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的电流方向判定功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外电缆接地，流经电缆的信号电压很低，难以对邻线产生电容耦合，从而减少干扰。由于芯线和大地之间存在电阻和分布电容，随距离的增加，电流会逐渐减小。但若接地良好，可以不予考虑。芯线和大地相接的方法使用较繁琐，但目标电缆上的有效电流，且不易受邻近电缆干扰，若电缆绝缘好，发射电流就更不会流到交叉的其他金属管线上，所以在特别复杂的环境应优先采用本方法。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富
营口输电线路接地故障测试仪企业-经营丰富 <营口>天正华意电气设备有限公司

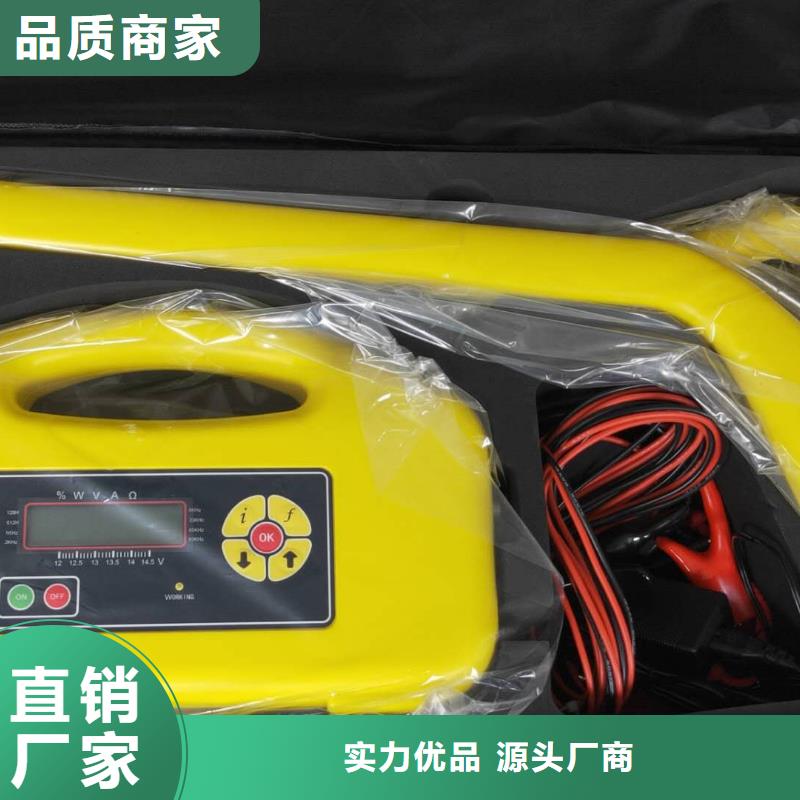

营口地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富

营口地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富 营口输电线路接地故障测试仪企业-经营丰富 <营口>天正华意电气设备有限公司

营口地埋电缆管线探测仪存储数据的浏览：同时按下键和键3秒后，进入存储数据浏览界面，包括：频率、序号、点距、埋深、电流等。数据浏览可以通过和键来翻页。再次按下键，退出数据浏览模式，如果不按动任何键，20秒后自动恢复管线定位状态。注意：只能保存同一个频率的1000组数据。切换不同的检测频率后，如果需要存储数据，必须将已经存储的不同频率的数据删除后方可存储新的频率的数据。举例说明：仪器中已经存储128Hz的数据100组，现在更改测量频率为512Hz，需要存储512Hz的数据，则测量完成，按下键存储时，提示“128Hz已存储了100个数据，是否删除”，如果需要删除则按下键5秒后删除，重新存储512Hz的数据。2.2接收机显示窗口电池指示 (7)接收机显示屏右上角有一个电池符号，表示电池电量的多少。当电池损耗到已不能工作的时候，显示闪烁的电池符号，指示需要给仪器的内置电池充电。 一般情况下机内采用的高性能锂电池组，充足电可供接收机正常工作10小时以上。接收机充电时，只要将充电器的圆形插头插入接收机的充电插孔中，另一端接220V电源，充电器指示灯红色，充足电后充电指示灯变为绿色。

营口地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富 <营口>天正华意电气设备有限公司

营口地埋电缆管线探测仪地下电缆故障探测仪在非开挖的情况下，对地下管道、电缆、光缆进行定位和埋土深度测量，查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器等先进技术，具有抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。一、电缆故障探测仪特点（一）功能多 1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。3、左右定位箭头指示目标管线位置，定位快速、；前后箭头和dB值指示防腐层破损点的位置及大小。4、具有背光功能，适合夜间抢险使用。5、用于埋地电缆故障点定位。6、电流测量：测量发射机施加到被测管线上的电流。7、万用表功能：可测量输出电压、输出电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。(二)定位精度高 : 多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的度。1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化 据其值的位置来定位；2、极小值法: 用谷值模式 通过测定垂直分量（）的变化 据其小值的位置来定位。

营口地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富

营口地埋电缆管线探测仪测深方法多:具有多种测深方法可任意可选并可相互验证。1、双水平线圈直读法；2、单水平线圈80％法、50％法；3、45度法。(四)抗干扰性强1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。2、发射功率大: 发射机输出功率达10W且连续可调根据需要任意选择。3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。(五)操作简便1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到，测深完毕自动恢复到测深前的工作模式。(六)连续工作时间长 使用成本低 发射机配备了大容量锂电池组 一次充电 可满足外业探测一个工作日供电需要 并可循环使用大大降低了检测成本。（七）发射机交直流两用正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。

<营口>天正华意电气设备有限公司

营口地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富

营口地埋电缆管线探测仪测深方法多:具有多种测深方法可任意可选并可相互验证。1、双水平线圈直读法；2、单水平线圈80％法、50％法；3、45度法。(四)抗干扰性强1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。2、发射功率大: 发射机输出功率达10W且连续可调根据需要任意选择。3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。(五)操作简便1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到，测深完毕自动恢复到测深前的工作模式。(六)连续工作时间长 使用成本低 发射机配备了大容量锂电池组 一次充电 可满足外业探测一个工作日供电需要 并可循环使用大大降低了检测成本。（七）发射机交直流两用正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。

营口输电线路接地故障测试仪企业-经营丰富 <营口>天正华意电气设备有限公司

营口地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。

<营口>天正华意电气设备有限公司

营口地埋电缆管线探测仪测深方法多:具有多种测深方法可任意可选并可相互验证。1、双水平线圈直读法；2、单水平线圈80％法、50％法；3、45度法。(四)抗干扰性强1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。2、发射功率大: 发射机输出功率达10W且连续可调根据需要任意选择。3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。(五)操作简便1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到，测深完毕自动恢复到测深前的工作模式。(六)连续工作时间长 使用成本低 发射机配备了大容量锂电池组 一次充电 可满足外业探测一个工作日供电需要 并可循环使用大大降低了检测成本。（七）发射机交直流两用正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。

<营口>天正华意电气设备有限公司 营口输电线路接地故障测试仪企业-经营丰富

营口地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。
